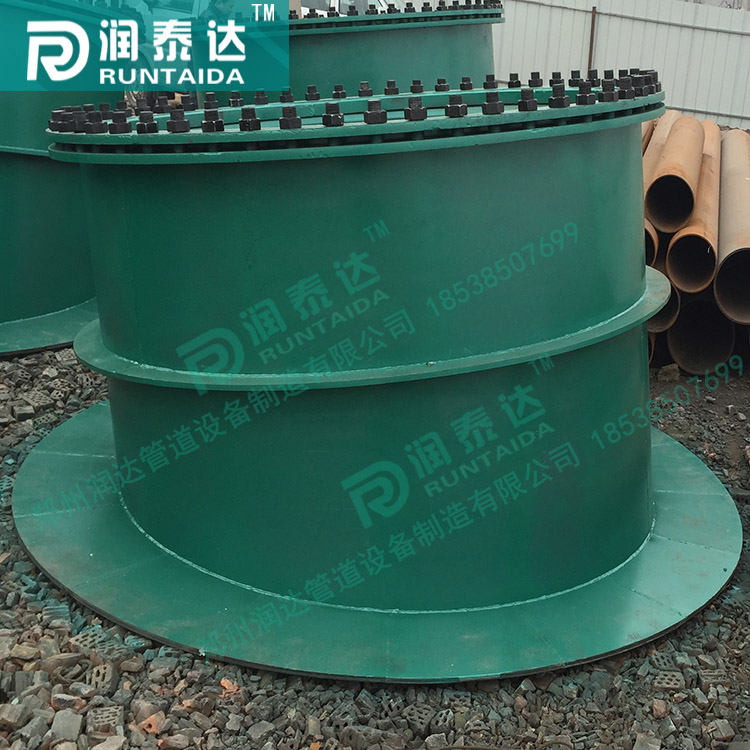

在防水要求高的場合必須使用優質有保障的02S404L國標柔性防水套管

防水要求高的場合必須使用優質柔性防水套管。

02S404防水套管技術說明：

1、防水套管按結構形式分為柔性防水套管（A、B型）、剛性防水套管（A、B、C型）及剛性翼環三種類型。

2、柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形、或有嚴密防水要求的構（建）筑物。A型一般用于水池或穿內墻，B型用于穿構（建）筑物外墻。Ⅰ型密封圈適用于一般防水要求，Ⅱ型適用于較嚴密的防水要求。適用溫度范圍：-20℃～+80℃。當穿墻管與泵或增壓設備的進出管道連接時，宜在連接處設置柔性連接。

3、剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構（建）筑物。對于有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B、C型適用于球墨鑄鐵管及鑄管。

4、剛性方水翼環適用于管道穿墻處不受管道振動和伸縮的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。對于有地震設防要求的地區，如采用剛性防水翼環，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。

5、防水套管選型或加工時，應滿足管路設計工況及安裝的要求，必要時，防水套管的穿墻壁厚、軸向推力等應經結構工程師確認。

6、剛性防水套管的安裝位置應盡量避開沉降縫、伸縮縫或二個較近距離的構（建）筑物。特殊需要時，必須經由結構工程師選用。

7、當穿墻管的材質和外徑等超出本圖集范圍，應注意對防水套管的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正。

02S404防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。 02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。02s404防水套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。02s404防水套管穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm。02s404防水套管的材料重量是按墻厚 L 值為 300mm 應另行計算。02s404防水套管部件焊接材料，用 A3 材料制作， T42 焊接。 02S404防水套管（穿墻管）系列柔性防水套管：本產品適用于民用一般工業、市政給排水工程構（建）筑物。

防水套管結構形式分為柔性防水套管（A／B管型）、剛性防水套管（A／B／C型）及剛性防水翼環三種類型。柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受震動和管道伸縮變形、或有嚴密防水要求的構（建）筑物外墻。

I型密封圈適用于一般防水要求，II型適用于比較嚴密的防水要求。02S404防水套管適用溫度：-20℃--250℃。特殊要求請訂貨時說明。當穿墻管與泵或增壓設備連接的進、出管道時，宜在連接處設置柔性連接。剛性防水套管適用于管道穿墻處不承受管道震動和伸縮變形的構（建）筑物，對于地震設防要求地區，如采用剛性防水套管，應在進入池壁或建筑物上墻的管道上就近設置柔性連接。
