柔性防水套管穿過建筑物墻應用普遍

2017-3-24 13:53:20??????點擊：

在建筑工程中，防水套管的安裝主要分為地下結構防水和地上管道穿孔防水兩大部分；在地下室建結構防水中主要應用于管道穿梭建筑物人防工程、地下室墻體、水下建筑物、倉庫、車庫、水池、泳池、天臺、伐板、消防工程等墻體。而在地下以上的建筑物管道安裝時，主要出現在管道穿梭漏天漏雨的屋面墻體、給排水設備房間、潮濕的廚房、衛生間墻體、泵房等建筑基礎墻體。

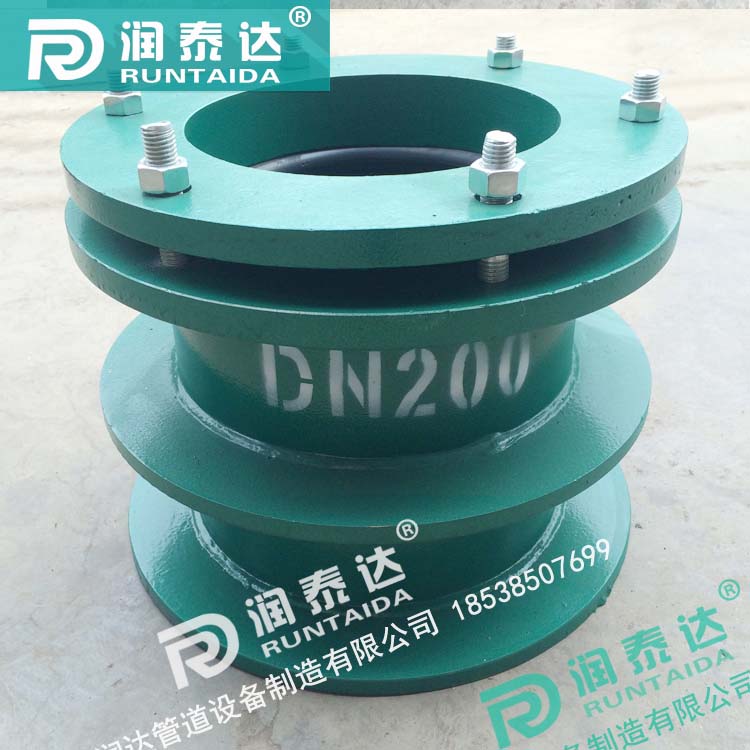

柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

防水套管是給排水管道穿梭建筑物墻體部位時，提前預制安裝的輔助防水管件。一直以來防水套管不僅在給排水管道工程中得到應用普遍，而且在一些供電設備、電纜、線管也是通過防水套管穿過建筑物墻的。

柔性防水套管泄漏后能否得到有效控制是考驗技術人員的指標。河南防水套管選型或加工時，應滿足管路設計工況及安裝的要求，必要時，河南防水套管的穿墻壁厚、軸向推力等應經結構工程師確認。國標S404防水套管的安裝位置應盡量避開沉降縫、伸縮縫或二個較近距離的構（建）筑物。特殊需要時，必須經由結構工程師選用。當穿墻管的材質和外徑等超出防水套管圖集范圍，應注意對國標S404防水套管的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正。

1、在加工制作02s404防水套管前認真熟悉圖紙并分析如何制作安裝預埋套管。

2、根據建筑平面圖，結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。

3、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。

4、鋼套管須與止水翼環周邊滿焊。

5、電氣套管安裝后管口兩邊應伸出墻、梁、柱面5cm -10cm。

柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。

不管是柔性防水套管還是剛性防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件，常用于建筑、化工、鋼鐵、自來水、污水處理等單位。

柔性防水套管主要尺寸、重量表

DN	D1	D2	D3	D4	D5	I	10		I1	I2	δ1	δ2	δ3	n-M	A型重量(k曲		B型重量(kg)
DN	D1	D2	D3	D4	D5	I	I型	Ⅱ型	I1	I2	δ1	δ2	δ3	n-M	I型	Ⅱ型	I型	Ⅱ型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.40	-	14.60	-
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	1O	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	1O	10	12-M20	124.1	124.7	-	-
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	-	-
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24	197.2	198.2	-	-
700	720	780	730	845	910	75	40	30	104	54	10	1O	12	20-M24	222.6	223.7	-	-
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	-	-
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	-	-
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	-	-
