預埋柔性防水套管的安裝標準尺寸說明
預埋柔性防水套管的安裝標準尺寸說明

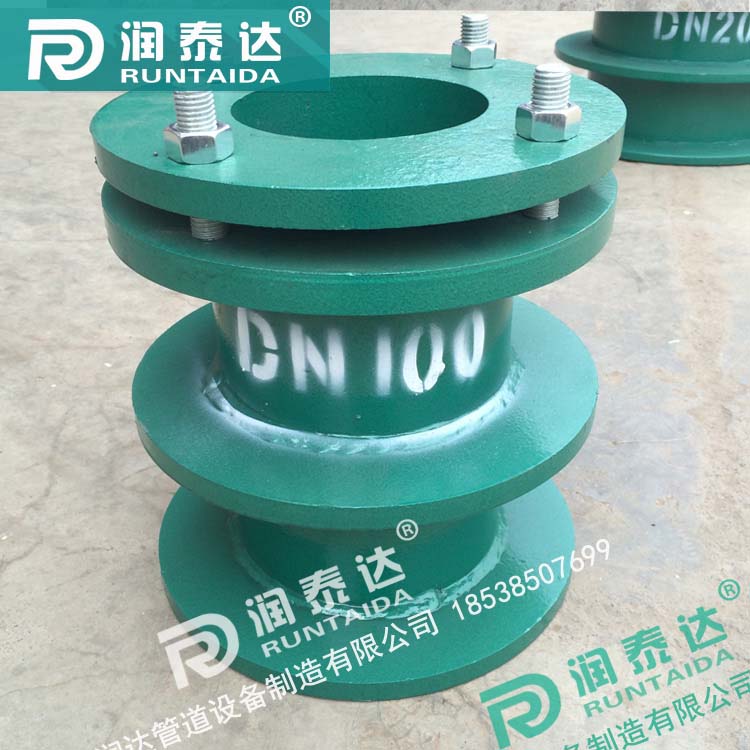

柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。 套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，共澆注混凝土范圍應比翼環直徑大200mm，而且必須將套管一次澆固于墻內。表中DN尺寸和墻厚尺寸可根據用戶需要生產，定貨時請注明通徑、管外徑、墻厚。套管的重量以L=300計算如墻厚大于300時，應另行計算。.穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
S312型柔性防水套管說明：
1 、本圖尺寸均以毫米來計。
2 、S312型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3 、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5 、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ）大 200mm 。
6 、套管的材料重量是按墻厚 L 值為 300mm 計算，如墻厚大于 300mm 應另行計算。
7 、套管部件焊接材料，用 A3 材料制作， T42 焊接。
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
C |
重量 |
|
|
鑄鐵管 |
球墨鑄鐵管 |
|||||||
|
75 |
93 |
- |
115 |
135 |
245 |
12 |
10 |
9.25 |
|
100 |
118 |
118 |
140 |
160 |
270 |
12 |
10 |
1O.89 |
|
150 |
169 |
170 |
190 |
220 |
330 |
16 |
12 |
21.12 |
|
200 |
220 |
220 |
240 |
270 |
380 |
16 |
12 |
25.91 |
|
250 |
271.6 |
274 |
295 |
325 |
435 |
16 |
12 |
31.17 |
|
300 |
322.8 |
326 |
377 |
380 |
500 |
16 |
12 |
37.40 |
|
350 |
374 |
378 |
400 |
435 |
555 |
20 |
16 |
50.66 |
|
400 |
425.6 |
429 |
450 |
485 |
605 |
20 |
16 |
56.45 |
|
450 |
476.8 |
- |
500 |
535 |
655 |
20 |
16 |
62.24 |
|
500 |
528 |
532 |
555 |
595 |
735 |
22 |
18 |
81.94 |
|
600 |
630.8 |
635 |
660 |
700 |
840 |
22 |
18 |
96.27 |
|
700 |
733 |
738 |
760 |
805 |
945 |
26 |
20 |
126.1 |
|
800 |
836 |
842 |
865 |
910 |
1050 |
26 |
20 |
142.4 |
|
900 |
939 |
945 |
970 |
1020 |
1160 |
28 |
20 |
175.3 |
|
1000 |
1041 |
1048 |
1075 |
1125 |
1265 |
28 |
20 |
193.3 |
|
1100 |
1144 |
- |
1170 |
1225 |
1365 |
30 |
24 |
229.4 |
|
1200 |
1246 |
1255 |
1280 |
1335 |
1475 |
30 |
24 |
250.0 |
