防水套管系列產品尺寸是依據國家圖集進行匹配

2017-4-9 14:36:07??????點擊:

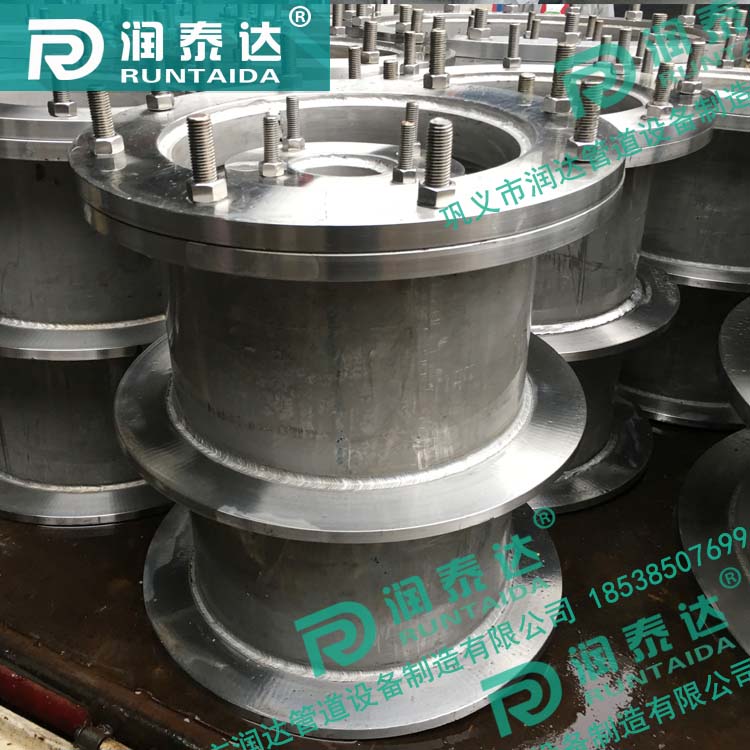

柔性防水套管廠家,預埋穿墻套管,水池防水套管,柔性防水套 構筑物的墻體如有管道穿過就必須設置預埋件,這就需要用到防水套管系列產品,根據施工要求以及墻體種類,包括對防水要求的嚴密程度,據此選用不同類型的產品。

一般廠家只提供穿墻預埋件,穿墻管道則需要施工單位自行購買,管道的外徑必須與套管的內徑相匹配才可使用,當然這些都是需要根據國家制定的相關圖集來實施,就拿02S404國標柔性防水套管來講,通常根據圖集上面規定,比如DN100舉例:常規類型的尺寸是套管管內徑為146mm,壓蓋內徑為114mm,穿管管外徑為108mm,管子剛好可以穿過,這個尺寸是依據國家圖集標準進行匹配的。

也就屬于實際口徑的穿管作業,而放大口用的也特別多,嚴格來說是屬于特殊類型,適用于工程要求非常嚴格,且后期管道介質疏通后,管內會出現較大壓力所以就要用到比較管壁較厚的管道進行施工,還是DN100:套管管內徑不變依舊是146mm,壓蓋就需要車床另行加工,需要將內徑加工為133mm,適合穿管外徑為114mm的管道從中穿過。

  一般來說,防水套管圖集中的直徑可分為外徑、內徑、公稱直徑。

  在圖紙中一般采用公稱直徑來表示,公稱直徑是為了設計制造和維修的方便人為地規定的一種標準,也較公稱通徑,是管子(或者管件)的規格名稱。

  防水套管圖集中的管材為無縫鋼管的管子的外徑用字母D來表示,其后附加外直徑的尺寸和壁厚,例如外徑為108的無縫鋼管,壁厚為5MM,用D108*5表示,塑料管也用外徑表示,如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示,管子的公稱直徑和其內徑、外徑都不相等。例如:公稱直徑為100MM的無縫鋼管郵102*5108*5等好幾種,108為管子的外徑,5表示管子的壁厚,因此,該鋼管的內徑為(108*5-5)=98MM,但是它不完全等于鋼管外徑減兩倍壁厚之差,也可以說,公稱直徑是接近于內徑,但是又不等于內徑的一種管子直徑的規格名稱。



在設計圖紙中所以要用公稱直徑,目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸,公稱直徑采用符號DN表示,如果在設計圖紙中采用外徑表示,也應該作出管道規格對照表,表明某種管道的公稱直徑,壁厚。

s312柔性防水套管在安裝的時候有一定的注意事項,我們專家為您介紹:

第一、柔性防水套管連接時不得用強力對口、加熱柔性防水套管、加偏向墊或多層墊來消除端面的間隙、偏差、錯口或不同心等。

第二、柔性防水套管安裝期間,敞口管子應加以封閉,管子與設備連接不應使設備承受附加外力;

第三、柔性防水套管軟管安裝時,應避免急彎,外徑大于30mm的軟管,最小彎曲半徑在9倍以上,外徑小于等于30mm的軟管,最小彎曲半徑在6倍管徑以上。在靜止或隨機移動時,膠管不得有扭轉變形現象,其長度不但要滿足彎曲半徑和行程外,還應有4%左右的余量,膠管安裝后,相互之間和其他物體不得有摩擦,在離熱源近的地方必須有隔熱措施;

另外,柔性防水套管支架安裝要注意:柔性防水套管支架按照要求進行安裝;安裝柔性防水套管前一定要作好防腐要求;有塑料管夾的管卡要焊接牢靠。

s312柔性防水套管廠家擁有一支經驗豐富、技術過硬的隊伍。以誠信經營,一流的產品、一流的質量、一流的技術、一流的服務,深受廣大新老客戶的喜愛。


名稱

柔性防水套管

剛性防水套管

型號

G R T

G T

公稱通徑DN

適應管外徑D1

長度(墻厚)

翼環直徑D6

長度(墻厚)

翼環直徑D4

50

60

300

177

200

225

65

73

300

190

200

240

80

89

300

217

200

251

100

108

300

236

200

280

125

133

300

257

200

301

150

159

300

280

200

324

200

219

300

350

200

394

250

273

300

402

200

446

300

325

300

462

200

498

350

377

300

511

200

567

400

426

300

565

200

621

450

480

300

615

200

671

500

530

300

672

200

720

600

630

300

787

200

822

700

720

300

877

200

911

800

820

300

987

200

1011

900

920

300

1087

200

1113

1000

1020

300

1187

200

1213

1200

1220

300

1390

200

1414

1400

1420

300

1590

200

1615

1600

1620

300

1790

200

1816

1800

1820

300

1990

200

2018
